Cavo busbar; PROFIBUS DP; Installazione fissa; Impedenza caratteristica nominale: 150 Ω; 1x2x0,64; PVC; Ignifugo: IEC 60332-1-2; viola; 8 mm

CAVO PROFIBUS DP INNOVTRONIC® PB

Protezione dai roditori?

Fornisce una protezione extra contro roditori e termiti. Il prezzo verrà aggiornato nel tuo carrello.

💡 Aggiungi al Carrello — Acquisto immediato. Lo sconto previsto per la tua fascia di volume viene applicato automaticamente e puoi completare l'ordine online.
📋 Aggiungi alla richiesta di preventivo Il nostro team analizzerà la richiesta e vi contatterà con una proposta. Ideale per grandi volumi, scadenze particolari o quando è necessario aggiungere cavi non disponibili per l'acquisto online.

CAVO INNOVTRONIC® PB PROFIBUS DP: Connessione Premium per l'automazione industrialeMigliora lo standard della tua rete PROFIBUS-DP e FIP con questo cavo per installazione fissa. Progettato per garantire una comunicazione stabile, è la soluzione definitiva per integrare sistemi in ambienti industriali asciutti o umidi in totale sicurezza.
  • Schermatura EMC superiore: Blocca le interferenze elettromagnetiche, garantendo l'integrità critica dei dati in fabbrica.
  • Conformità tecnica: Conforme agli standard DIN 19245 ed EN 50170, garantendo compatibilità globale e affidabilità operativa.
  • Sicurezza certificata: Rivestimento autoestinguente (IEC 60332-1-2) che protegge i vostri impianti dalla propagazione delle fiamme.
  • Alte prestazioni: Impedenza da 150 Ohm ottimizzata per massimizzare la velocità e la portata del segnale.
  • Integrazione perfetta: Ideale per l'hardware SIMATIC NET, semplifica l'ingegneria meccanica e l'automazione.

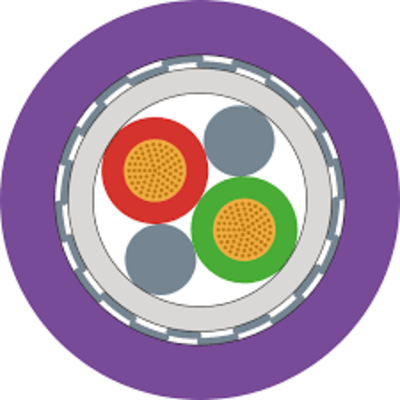

Progettazione del prodotto
  • Numero di conduttori/dimensioni: 1x2x0,64
  • Sezione nominale del conduttore (AWG): 22 AWG
  • Diametro nominale del conduttore: 0.64 mm
  • Materiale del conduttore: rame nudo
  • Conduttore di protezione incluso: No
  • Numero di corsie: 2
  • Numero di paia: 1
  • Tipo di stringa: doppino intrecciato
  • Corazzato: Sì
  • Tipo di schermatura generale: treccia di rame stagnato
  • Diametro esterno nominale: 8 mm
  • Forma del cavo: rotonda
  • Materiale di base dell'isolamento del conduttore: schiuma di polietilene
  • Abbreviazione di materiale isolante: PE
  • Materiale della base della copertura esterna: cloruro di polivinile
  • Abbreviazione del materiale dell'involucro esterno: PVC
Dettagli

Vantaggi

  • Protocollo universale: Piena compatibilità con i sistemi PROFIBUS-DP, FMS e FIP.
  • Schermatura EMC efficace: Protezione robusta contro le interferenze elettromagnetiche tramite rete di rame.
  • Tecnologia Fast Connect: Le opzioni FC consentono un montaggio rapido e riducono i tempi di costruzione.
  • Sicurezza antincendio: Materiale ignifugo conforme alla norma IEC 60332-1-2.
  • Versatilità di installazione: Prestazioni garantite in ambienti industriali asciutti o umidi.
  • Opzioni senza alogeni: Varianti senza alogeni per una maggiore sicurezza nelle aree densamente popolate.
  • Soluzione ibrida: Disponibile la versione COMBI per la trasmissione di dati e alimentazione sullo stesso cavo.
  • Resistenza esterna: I modelli con rivestimento in PE nero offrono protezione dai raggi UV.
  • Alta impedenza: Caratteristiche elettriche stabili per la trasmissione di dati a lunga distanza.

Aplicações

  • Automazione industriale: Collegamento affidabile nell'ingegneria meccanica e nelle installazioni in fabbrica.
  • Reti SIMATIC NET: Cablaggio approvato per l'integrazione con i sistemi Siemens.
  • Piano di fabbrica: Interconnessione di sensori, attuatori e controllori decentralizzati.
  • Installazioni fisse: Ideale per il passaggio statico in condotte, condotti e pannelli.
  • Industria di processo: Comunicazione di dati critici negli impianti chimici e nella produzione.
  • Sistemi FIP: Applicazioni specifiche del Factory Instrumentation Protocol.
  • Edifici commerciali: Versioni senza alogeni per infrastrutture edilizie sicure.
  • Ambienti aggressivi: Modelli con rivestimento PUR resistente agli oli e all'abrasione meccanica.
  • Aree esterne: Per applicazioni esterne con varianti resistenti ai raggi UV.
  • Cellule robotiche: Trasmissione precisa del segnale in ambienti ad alta interferenza.
Dados Tecnicos



Informazione Generale
MarchioINNOVABILE (INNOVTRONIC®)
Codice prodotto SKU600033
Tipo di prodottoCavo bus (PROFIBUS DP)
Sistema validoPROFIBUS DP, PROFIBUS FMS, FIP
Parametri elettrici
Tensione di picco operativa250 V (non per trasmissione di potenza)
Tensione di prova1500 V (Conduttore/Conduttore)
Impedenza caratteristica150 ± 15 Ohm
Resistenza del conduttore (anello)Max. 186 Ohm/km
Capacità mutua(800 Hz): massimo 30 nF/km
Progettazione del prodotto
Materiale conduttoreRame nudo
Progettazione del conducente1x2x0.64 mm (22 AWG) - Filo singolo
Numero di strade2 (1 paio)
Tipo di torsioneDoppino intrecciato
schermaturaTreccia di rame stagnato (Protezione generale)
Diametro esterno nominale8.0 mm
Peso del cavo74 kg / km
Indice del rame30.1 kg / km
Materiale di isolamento delle veneschiuma di polietilene (PE)
Materiale per coperture esterneCloruro di polivinile (PVC)
Colore della copertinaViola (RAL 4001)
Identificazione stradaleColori (Rosso/Verde secondo la norma DIN 47100 per Profibus)
Caratteristiche del prodotto
Area di applicazioneInstallazione fissa per uso interno in ambienti asciutti o umidi.
Raggio minimo di curvatura (installazione fissa)80 mm (10 x diametro esterno)
Temperatura di esercizio (installazione fissa)Da -40 ° C a + 80 ° C
ritardante di fiammaSì, secondo IEC 60332-1-2
Resistente ai raggi UVNo (specifico per questo modello in PVC viola)
Senza alogeniNon
PWIS (Labs) gratuitoSì, secondo VDMA 24364-B2-L
Tipo di costruzioneconvenzionale
Capacità di trasmissione (segmento massimo)
93,75 kbit / s1200 m
187,5 kbit / s1000 m
500 kbit / s400 m
1,5 Mbit / s200 m
12,0 Mbit / s100 m
Standard e certificazioni
Standard di riferimentoDIN 19245 e EN 50170
Tabella dimensionale
Conduttori / CostruzioneDiametro esterno (mm)Peso del rame (kg/km)Peso totale (kg/km)
1x2x0.648.030.174
